主要部件：

☆不锈钢筒体

筒体由304不锈钢材料制成，有强度高，耐腐蚀等特点。整体设计通过 CFD 流体动力学有限元分析，生产加工通过电脑控制自动焊接而成，使

用寿命长达50年以上。

在线水质检测（选配）

在线水质分析仪可以对初期雨水不间断进行监测，监测频率为1-2分钟／次。可以根据不同现场，选择不同监测探头，包括：溶解氧、氨氮、总磷、总氮、温度及PH值等指标。数据信息可上传至JWC 云远程监控平台，便于相关部门管理工作的开展。

☆CFD 防淤积底座

经CFD(计算机流体动力学，特殊设计的智能化底部采用下凹式结构，可抵抗地下水的压力而不变形，同时只允许少量的污水停留在泵坑，当泵再次启动时，泵坑附近的大流速可以达到自清洁的效果，减少人工清淤。

☆液压式启闭机

液压式启闭机由平板闸门、电液推杆、闸板组成。电液推杆驱动闸门上下动作，达到启闭的作用，上开式指闸门向上动作为开启状态，下开式指闸门向下动作为开启状态，同时配合位移传感器，可精确控制闸门的开启度，系统带有蓄能器，停电状态下，能完成一次自动关闭或打开闸门的动作，闸门双向密封止水，密封水头 5m,且不锈钢材质耐腐蚀性好。

☆液压截污限

闸门采用304不锈钢材料，密封采用丁晴橡胶，采用集成式液压启闭机驱动，启闭装置密封在闸门框内，避免了污水腐蚀。截污闸在初期雨水时，可以限制污水流量，调节裁流倍数，在污水管网水位较高时，可以主动关闭，结合排水泵强排。

☆拦污装置

提篮格栅为网孔式设计，采用不锈钢304制成，开孔严格按照水泵的过流通径比例设计，网孔式设计能防止细长条状物体穿过格栅堵塞水泵，更加有效地杜绝大颗粒物体进入截流提升井筒内堵塞泵腔，具有很强的防腐、防锈性能。

☆污水提升装置

进口高端品牌潜水电泵，性能稳定，效率高，安全可靠，在设计负荷范围内，无振动和气蚀现象。

☆双重液位系统

采用浮球和液位传感器，实现截流井液位自动控制运行互为备用。

智能雨污分流井控制说明：

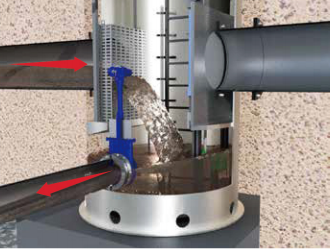

晴天裁流模式

污水口闸门打开，雨水出水口闸门关闭。污水管网满足重力自流时，污水直接流入污水管道，实现晴天截流。污水管网水位高时，需要通过水泵强排，水泵根据液位值进行自动启停，通过污水管网送至污水厂处理。

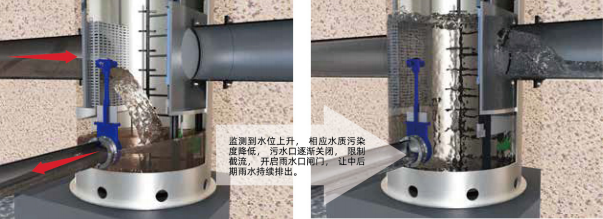

初雨检测模式：

污水口闸门打开，雨水出水口闸门关闭，潜水泵概据液位值进行自动启停，将初期雨水送至污水厂处理。随着降雨的持续，当监测到水位上升，相应水质污染度降低时，污水口逐渐关闭，限制截流，同时雨水口闸门开启，让中后期雨水持续排出。

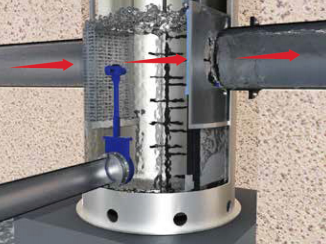

暴雨直排模式

污水口闸门全部关闭，雨水出水口闸门全部打开，潜污泵停止，雨水直排至河

道，防止上游积水，产生内涝。

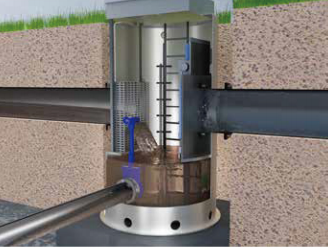

防倒灌模式

外河水位超过分流井排水口时， 排水闸门自动关闭，避免河水倒灌，如果选配大流量排涝泵时， 可以开启雨水提升强排模式，雨水强排模式开启同时关闭污水强排提升模式。
