一、泵站设计参数一体化预制泵站包含一体化预制泵站的设备、指导安装、调试运行后期技术指导。一体化泵站厂区地面设计标高为m。进水总管管径为DN，进水管设计管内底标高为m；出水压力管管径为DN，设计管中心标高为m。一体化泵站设计规模为万m3/d，总变化系数为，泵站内共设台泵，用一备。水泵设计参数为m3/h，H=m，N=kw。

　　二、一体化预制泵站总体要求

　　1、一体化预制泵站为交钥匙工程，泵站主体由井筒、潜水泵、粉碎格栅、提升链、管道、阀门、液位传感器、控制系统和排风系统等部件组成。水泵、泵站控制系统、粉碎型格栅须是同一个制造商生产，并提供运输、安装指导、调试和售后服务。所提供的产品必须符合中华人民共和国相关标准。

　　2、供货方应根据工程的具体情况进行二次设计，使一体化预制泵站满足招标人的整体运行要求。

　　三、一体化预制泵站性能技术参数1、、使用条件：液体：城市污水，雨水、排水、废水和源水。液体温度低于40℃，液体PH介于6～9之间。四、预制泵站设计、制造1、模块化湿井泵站：水泵采用自耦立式湿式安装，均集成在同一个井筒内，带内部维修平台和地面控制面板。要求操作及维护简单，在运输前进行预装和工厂测试，使现场安装时间最小化，提高系统可靠性。

　　2、预置式泵站须为整体在工厂制造完成（含泵体、水泵、电气设备、自动化控制设备），现场提供的条件只是开挖和提供380V电源。

　　五、预制泵站构造1、顶板顶板材料由GRP制成。顶盖板内外表面平整，不允许有深度2mm以上的裂纹，不允许有分层脱层，纤维祼露、树脂结节、异物夹杂、色泽明显不匀等现象。GRP材料外保护层加抗紫外线材料，防止长时间裸露在太阳光下面老化。

　　2、泵站上盖采用不锈钢制成，带安全格栅、通风排气管和扶手。必须加气压弹簧，轻松打开。

　　3、玻璃钢筒体筒体以无碱玻璃纤维无捻粗纱及其制品为增强材料，热固性树脂为集体，采用计算机控制缠绕工艺，确保厚度均匀并达到设计要求，结构层厚度由结构设计确定，其刚度经过CAE技术校核。抗压强度达到120MPa，环向拉伸强度达到150MPa，轴向拉伸强度达到60Mpa。出厂前须进行100%防渗漏试验，确保无泄漏。

　　4、吊耳外部一体化吊耳有利于安装，且采用不锈钢材质。

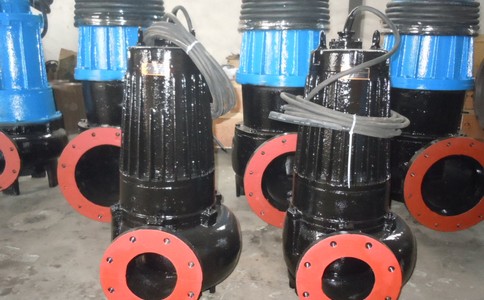

　　5、配套水泵（1）采用立式潜水离心式排污泵，可提升自动藕合式安装，无堵塞叶轮型式。水泵与潜水电机直联成一个整体。每台潜水泵能在全浸没或潜水电机露出液面的条件下连续工作，同时能适应于连续运行、间歇运行和长期停止状态后恢复运行。潜水离心式排污泵能自由地通过固体颗粒，以及长纤维类物质。整个旋转零、部件在生产过程中进行严格的动平衡检验，精度达到ISO1940G6.3级的要求。

　　（2）泵是立式、单级及闭式流道式叶轮型潜水泵，并与电机直接联结成一体构成整泵，潜水污水泵能够输送原生和未经过滤的污水，潜水式污泥泵能够输送城市污水处理中含固率在3-8%之间的各级沉淀污泥及浓缩污泥。潜水泵能自动稳固地与泵的排水连接座耦合连接，并且水泵能在导向索/导杆引导下从泵站顶部自由滑动至水泵排水连接座，无需工人下至泵站底部进行检查和安装。

　　（3）潜水排污泵机组在无需看护的情况下，首次无故障运行在8000小时以上，整机使用寿命长达20年以上。
